Schakt och förläggning av fiberkanalisation i Södermalm, Stockholm

Genomförande och samordning i tät innerstadsmiljö

Projektet gällde schakt och förläggning av fiberkanalisation i kvartersmiljö på Södermalm åt en bostadsrättsförening. Vi startade med platsbesök och genomgång av sträckning, anslutningspunkter och hinder i mark. Vi tog fram och fick godkänd trafikanordningsplan enligt Stockholms stads krav, och vi inhämtade ledningsanvisningar samt utsättning för befintlig infrastruktur. Informationsblad delades ut i trapphus och vi tidsatte bullrande moment till tider som passade boendemiljön.

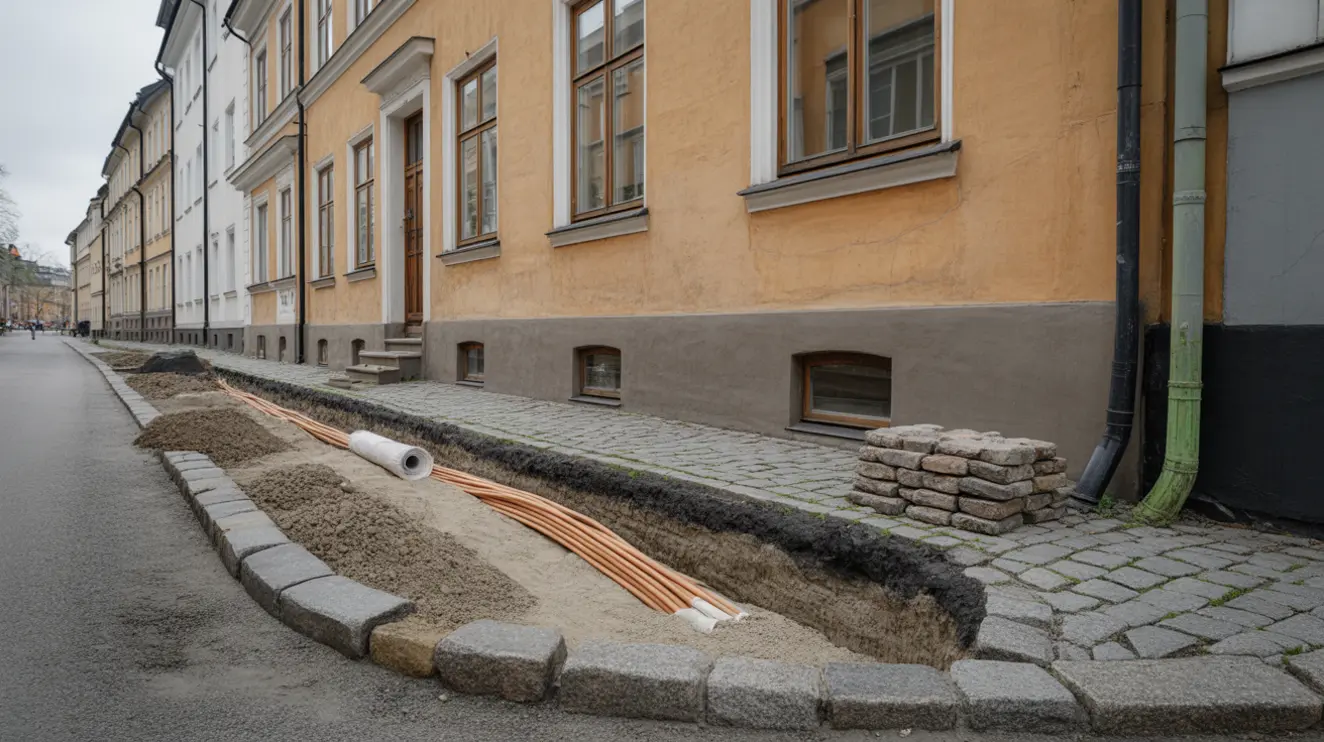

Vi etablerade arbetsplatsen med avspärrningar, skyltning och gångbanepassager så att tillgänglighet för gående och varutransporter upprätthölls. Asfalt ytskars genom dubbla sågningar för jämn fogkant, och vi lyfte och märkta upp kantsten samt naturstenshällar som berördes. Massor schaktades etappvis till 0,6–0,8 meters djup, med noggrann handschakt kring känsliga korsande ledningar. Vi separerade rena massor och förorenad fyllning enligt anvisning från beställaren, och vi höll god dammbindning med vattning under hela perioden.

Kanalisationen förlades i sandbädd med minst 10 cm under och över rören. Vi lade ett orange PE-rör 50 mm för huvuddragningen samt en mikroduktbunt 7×12/8 mm till respektive fastighetsintag, med radier och böjar enligt Robust fiber. Under infarter monterade vi skyddsrör PEH 110 mm som extra mekaniskt skydd. Dragtråd installerades i samtliga rör, och vi placerade två fiberbrunnar Ø400 med betäckning klass B125 på strategiska punkter för drag och framtida omkoppling. Vi kontrollerade fall och riktning så att kanalisationen höll fri gång utan knäck eller lokala lågpunkter.

Ovan kanalisationen la vi söktråd och markeringsnät med tydlig text samt dokumenterade djup och sidoläge löpande. Återfyllning utfördes i lager med kabelsand 0–4 mm och därefter välgraderat bärlager. Packning skedde med dokumenterade pass per lager så att bärighet för trottoar och lågtrafikerad gata uppnåddes. Asfaltytor återställdes i två lager med binder och slitlager för en plan anslutning mot befintlig beläggning. Naturstenshällar återlades i sättsand och fogades tätt, och kantsten återställdes i ursprungligt läge med justerad sättning.

Vi kvalitetskontrollerade kanalisationen genom trycksättning av mikrodukter, kulprovning och genomblåsning med svamp. Skarvar och övergångar inspekterades och protokollfördes. Samtliga sträckor inmättes med GNSS RTK för hög noggrannhet och vi sammanställde relationsunderlag med koordinater, bilder och materialförteckning. Avvikelser från ursprunglig plan redovisades och fastställdes tillsammans med beställaren innan slutlig återställning färdigställdes.

Arbetsområdet hölls rent dagligen och vi transporterade bort överblivna massor skyndsamt. Boendekommunikationen fungerade väl genom uppdaterade portlappar och kontaktvägar till arbetsledare. Projektet avslutades med gemensam besiktning där kanalisation, brunnar och återställning godkändes. Resultatet gav en driftsäker och framtidssäkrad kanalisation som stod redo för inblåsning och anslutning utan ytterligare ingrepp i mark.
