35 m²
gårdsyta
11 löpmeter
stödmur
6-10 dagar
tid på plats

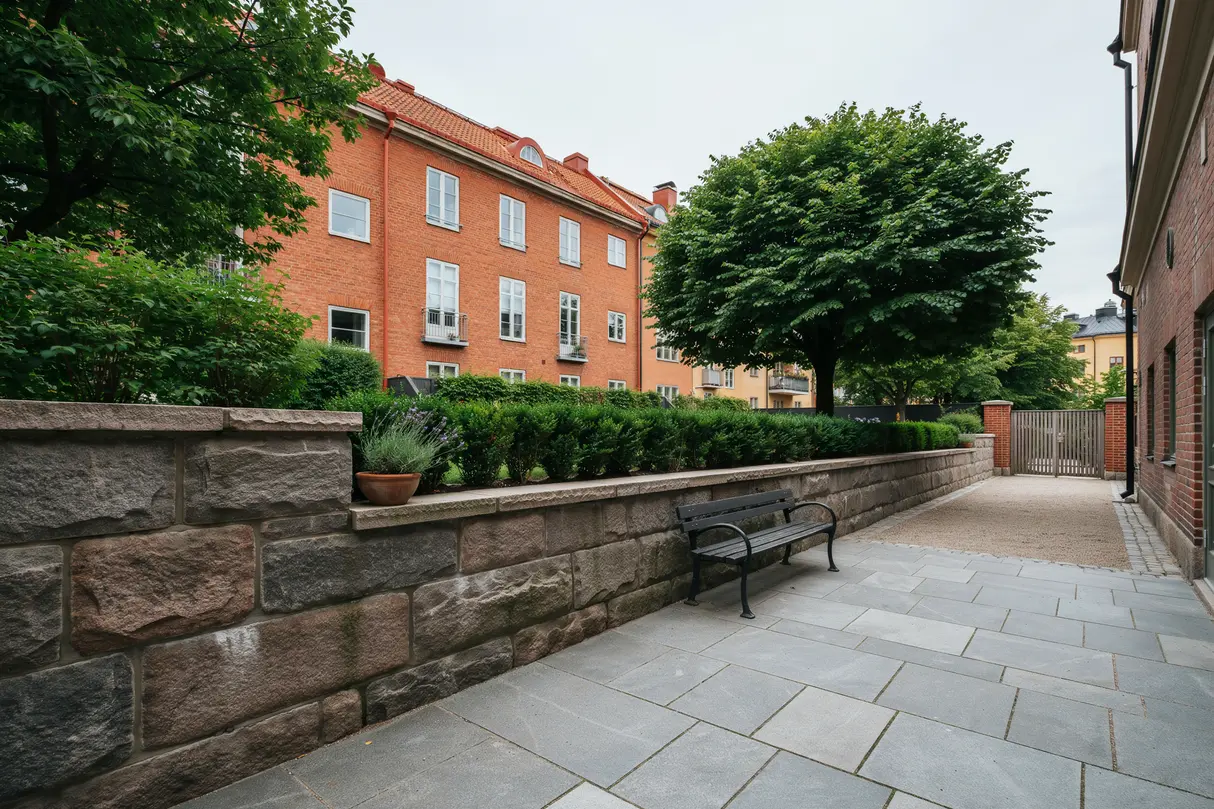

Innergårdar på Södermalm får ofta mycket användning på liten yta, och nivåskillnader mellan husgrund, gångstråk och planteringar gör att marken behöver byggas upp med stödmur, ny beläggning och tydlig dagvattenhantering. I äldre gårdsmiljöer blir renovering aktuell när sättningar syns i markstenen, när murar lutar utåt eller när gården ska fungera bättre för sittplatser, cyklar och skötsel utan att vatten blir stående mot fasad och källarvägg.
Marknivåer, dränering och stödmur styr upplägget
På en innergård där varje kvadratmeter behöver utnyttjas börjar arbetet med inmätning av höjder, kontroll av anslutningar mot dörrtrösklar och bedömning av hur vatten rinner vid regn. Gårdar i tät bebyggelse har ofta begränsade transportvägar, vilket gör att schaktmassor, bärlager och murblock behöver planeras in i mindre leveranser. Markytor som redan visar svackor eller frostsprängning bryts upp, och underlaget grävs ur till fast nivå. För gångytor och uteplatser läggs normalt geotextil följt av cirka 150 till 250 mm bärlager i fraktion 0-32, därefter 30 till 50 mm sättsand eller stenmjöl beroende på vald beläggning.
Så byggs en stödmur i trånga gårdsmiljöer
En stödmur på innergård behöver hålla tillbaka jordtryck utan att ta onödigt stor plats. Därför används ofta murblock i betong med låssystem eller kilning, särskilt när muren ligger mellan planteringsyta och sittbar gårdsnivå. Under muren schaktas det ned till frostfritt och bärande underlag, sedan byggs en förstärkt sula upp med packat krossmaterial. För en mur kring 11 löpmeter och 0,6 till 1,0 meters höjd läggs normalt 200 till 300 mm väl packad makadam under första skiftet. Bakom muren fylls dränerande material, ofta 8-16 eller 16-32, och en dräneringsledning placeras i nederkant där konstruktionen kräver avlastning av vatten. Geotextil skiljer jord från dränerande lager så att finmaterial inte vandrar in och försämrar funktionen.
Beläggning, fogar och anslutning mot huset
När mur och underbyggnad är klara läggs gårdsytan upp med rätt lutning från huset. På mindre gårdar eftersträvas ofta ett fall på cirka 1:50 till 1:100 beroende på beläggning och avvattningspunkt. Marksten i format som 210×140 mm eller större plattor i 350×350 mm förekommer där ytan ska vara lätt att möblera, medan smågatsten används för kantband och radier kring planteringar. Fogarna fylls med fogsand eller hårdfog beroende på belastning och om ogrästrycket behöver minskas. Intill fasad lämnas tydlig nivåskillnad så att färdigt markplan inte hamnar för högt mot trädetaljer, ventiler eller puts. Där gården ligger nära källarvägg granskas också att nya höjder inte leder vatten mot huset.
Ytskikt och detaljer som gör gården användbar
En renoverad innergård behöver tåla både vardagsbruk och skötsel. Därför kompletteras stenytor ofta med kantstöd, planteringsramar och sittkanter som låser uppbyggnaden. Om nivåskillnaden är tydlig kan en låg trappa med två eller tre steg muras in i samma system som stödmuren, vilket ger renare linjer än en fristående lösning. Belysningsrör och tomrör för framtida el dras ofta innan återfyllnad, medan elarbetena måste utföras av behörig elinstallatör enligt Elsäkerhetsverket. För keramiska ytor utomhus behöver underlag och infästning anpassas till frost och rörelser, men på många gårdar väljs i stället betongsten eller natursten som är enklare att underhålla över tid.
Kontroller under arbetets gång
Under uppbyggnaden kontrolleras packning, höjder och murens linje fortlöpande. Särskilt viktigt är övergången mellan murfot, dränerande bakfyllnad och den färdiga gårdsytan. Om marken innehåller äldre fyllnadsmassor eller rester av tidigare konstruktioner behöver vissa partier grävas djupare och byggas upp på nytt för att minska risken för framtida sättningar. Material och utförande följer AMA där det är relevant för markarbeten, och arbetsplatsens upplägg behöver anpassas till trånga passager, skydd av entréer och säker hantering enligt Arbetsmiljöverket.
Liknande arbeten med innergård och stödmur
Vid renovering av innergård med stödmur behöver markens uppbyggnad fungera lika bra under ytan som den färdiga gården gör ovanpå. Schakt, separation med geotextil, bärlager, dränerande zon bakom mur och rätt lutningar mot brunnar eller öppna ytor brukar vara de delar som avgör hur hållbar anläggningen blir. På gårdar med begränsad åtkomst sker logistiken ofta etappvis så att boende och entréer fortfarande kan användas.
En vanlig omfattning är omläggning av 30 till 40 m² gårdsyta tillsammans med 8 till 12 löpmeter mur, kantstöd och mindre planteringsytor. Beläggningen packas och fogas först när höjderna är kontrollerade mot husliv, trappor och dörrar. Om gården ligger nära källarkonstruktioner granskas särskilt hur vatten leds bort, och där nivåerna ändras mycket behöver murens bakfyllnad och avlastning byggas upp noggrant för att undvika tryckskador och rörelser.
- ✓ Schaktning och bortforsling av gamla massor
- ✓ Uppbyggnad med geotextil, bärlager och sättlager
- ✓ Montering av stödmur med dränerande bakfyllnad
- ✓ Läggning av marksten eller plattor med rätt fall
- ✓ Kantavslut, fogning och justering av detaljer runt planteringar
